| 【アイスクエアTJ-200の主な仕様】
|
|
温
度
測
定
部
|
項目
|
仕様
|
| 測定温度範囲 |
-50〜1000℃ |
| サンプリングレート |
0.2秒 |
| 測定ポイント |
64点(水平8列×垂直8列） |

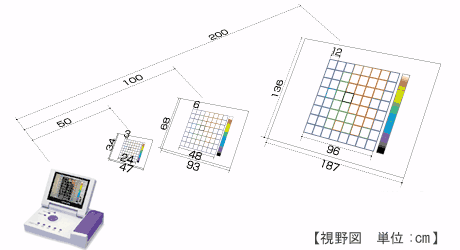

| 測定ポイント･ピッチ |
50mm/距離１m（3.4度） |
| 測定エリア |
48ｃm×48ｃm/距離１m |
| 測定波長 |
8〜16μm |
| 放射率補正 |
0.1〜1.00、0.01ステップ |
| 表示分解機能 |
0.1℃（NORMAL MODE時） |
| 測定精度 |
±2℃（0〜200℃） |
| 再現性 |
1℃（0〜200℃） |
|
|
撮像デバイス |
CMOSカラー |
| フレームタイム |
0.2秒 |
| 画像センサ分解能 |
30万画素 |
| 画角 |
50度（水平方向） |
| 最近接距離 |
0.5m |
| 焦点調節機能 |
なし |
| 光学絞り |
なし |
| 露出補正 |
なし |
| 光学ファインダー |
なし |
| ズーム機能 |
なし |
|
表
示
部
|
液晶サイズ |
3.8インチ（３２０×２４０画素） |
| 仕様 |
透過型TFTカラー液晶 |
| バックライト |
冷陰極管 |
|
そ
の
他
仕
様
・
機
能
|
温度データ表示方法 |
各測定ポイント：枠色表示
（温度〜表示色設定は変更可能）
選択された測定ポイント：数値表示
|
| 表示言語 |
英語 |
| 温度表示 |
℃ |
| データメモリ |
CFカード(8〜128MB) |
| 保存形式 |
可視画像データ→JPEG
温度データ→CSVファイル |
| 画像データ消去 |
選択消去可能 |
| クリック音 |
あり |
| 警報機能 |
あり（ブザー+表示） |
| 外部インターフェース |
なし |
| オートパワーオフ機能 |
あり（解除可能） |
| カレンダー機能 |
あり |
| バッテリーアラーム機能 |
あり（液晶画面に電池残量表示） |
| 電源 |
単3アルカリ電池6本、またはACアダプタ |
| 画像出力 |
NTSCビデオ出力 |
| 使用温度範囲 |
0〜40℃ |
| 外形寸法 |
55mm×123mm×167mm
（表示部を閉じた状態での高さ、奥行き、幅）
|
| 質量 |
約700ｇ（電池を除く） |
| 標準付属品 |
取扱説明書、ＣＦカード(16ＭＢ）、ストラップ
単3電池6本 |
■オプション・・・・・・オプションキット（ACアダプター、キャリングケース、ビデオケーブル）
・・・￥18,000
パララックスは測定対象との距離にかかわらず水平方向 26mm、
垂直方向0mmになります
（水平方向。可視カメラ光軸と温度センサユニット光軸が並行なため）。
なお、可視と赤外の光軸ずれは1mのところで測定ポイント間隔のおよそ1/2となります。
|
